品牌:Shinmyron
材质:黄铜
压力:1.6mpa
介质:水
起订:1台
供应:100台
发货:5天内

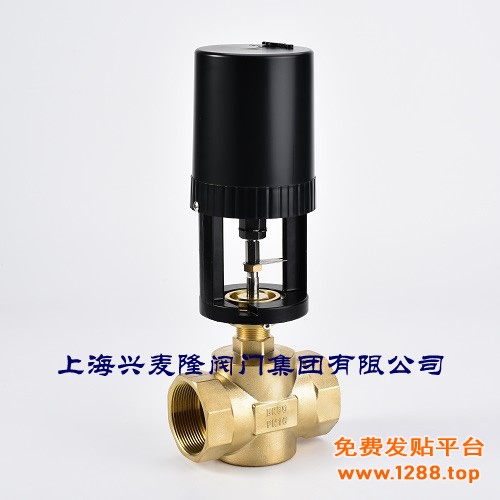

ET7200系列电动调节阀是由作用力1000N电动执行器与口径DN20-DN65调节阀体组合而成的电动调节阀系列，其广泛应用于空调制冷，采暖以及楼宇自动控制系统中，可精确调节系统中的介质流量，从而达到控制温度，湿度，压力和节能的目的。
产品特点：
1.执行器之家采用铝压铸成型（表面经喷砂烤漆处理）外壳用ABS工程塑料，体积小，重量轻。
2.执行器选用可逆同步电机，具有过载限位开关保护功能，带限位开关，执行器电机自行停止。
3.工作电压：AC24V±10% 50/60Hz(也可以订制选用AC220V）
4. 控制信号：开关/浮点信号/开关带无源信号反馈
模拟：0-10V/4-20mA反馈输出可选电压0-10V、或电流信号4-20mA DC。
阀体技术参数
|
阀体型号 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
|
|
阀杆行程 |
20 |
20 |
20 |
20 |
20 |
20 |
|
|
压差（mpa） |
0.3 |
20 |
0.3 |
0.3 |
0.3 |
0.3 |
|
|
流量系数KV值 |
10 |
10 |
16 |
25 |
40 |
63 |
|
|
公称压力 |
1.6mpa |
||||||
|
液体温度 |
水-10℃-95℃ 蒸汽-10℃-180℃ |
||||||
|
介质 |
冷/热水，蒸汽等 |
||||||
|
材质 |
阀体 |
黄铜、不锈钢、铸钢（蒸汽须选择法兰铸钢、不锈钢阀体 |
|||||
|
阀芯 |
黄铜，不锈钢 |
||||||
|
阀杆 |
不锈钢 |
||||||
|
密封 |
四氟填充，V型密封，弹簧自补偿、WCB、304 |
||||||
|
泄漏量 |
单座阀小于KV值得0.04% |
||||||
执行器技术参数
|
执行器型号 |
ET7200-1003 |
ET7200-1002 |
ET7200-1001 |
|
动作/控制 |
可逆的，递增控制 |
可逆的，递增控制 |
比例式制型正转或反转 |
|
电源电压 |
AC220V 50/60HZ±10% |
AC24V 50/60HZ±10% |
AC24V 50/60HZ±10% |
|
电机型式 |
交流永磁同步可逆机电 |
||
|
作用力 |
1000N |
1000N |
1000N |
|
控制信号 |
增量/开关信号 |
开关/增量/浮点信号 |
0（2）~10VDC或0（4）~20mADC |
|
反馈信号 |
/ |
无源信号（可选有源） |
0（2）~10VDC或0（4）~20mADC |
|
功率消耗 |
7.5VA |
7.5VA |
7.5VA |
|
行程 |
25mm |
25mm |
25mm |
|
工作温度 |
-10~-90 |
-10~-90℃ |
-10~-9℃ |
|
工作湿度 |
10%90%RH无结露 |
||
主要外形连接尺寸
|
阀体型号 |
规格 |
形式 |
最大压差MPa |
KV值 |
尺寸（L |
尺寸（H+H1） |
|
GS6620 |
DN20 |
二通 |
0.3 |
8 |
10 |
28 |
|
GS6620 |
DN25 |
二通 |
0.3 |
10 |
11 |
29 |
|
GS6620 |
DN32 |
二通 |
0.3 |
16 |
12 |
32 |
|
GS6620 |
DN40 |
二通 |
0.3 |
25 |
12.5 |
35 |
|
GS6620 |
DN50 |
二通 |
0.3 |
40 |
13 |
35 |
|
GF8042 |
DN65 |
二通 |
0.3 |
65 |
25.5 |
47 |
|
GS6620-3 |
DN25 |
三通 |
0.3 |
10 |
11 |
35 |
|
GS6620-3 |
DN32 |
三通 |
0.3 |
16 |
12 |
35 |
|
GS6620-3 |
DN40 |
三通 |
0.3 |
25 |
12.5 |
41 |
|
GS6620-3 |
DN50 |
三通 |
0.3 |
40 |
13 |
41 |
|
GF8042-3 |
DN65 |
三通 |
0.3 |
63 |
25.5 |
52 |
安装注意事项
安装调节阀要清洗管道，阀门入口侧要安装过滤网。
安装时预留足够时间，以便进行维修。
阀体内介质流向应与阀体上的箭头方向一致。
在设计图纸上无标明调节阀安装位置时，调节阀一般安装在回水管上。
应优先考虑垂直安装，特殊场合可倾斜或水平安装，但体积，重量，振动过大时需加支撑固定。
阀体法兰与管道连接应保持同心轴，避免产生剪切力，连接螺栓自然锁紧。
