价格:
￥280.00/台
品牌:迦百农
DN:15-350
起订:1台
供应:1000台
发货:3天内
发送询价

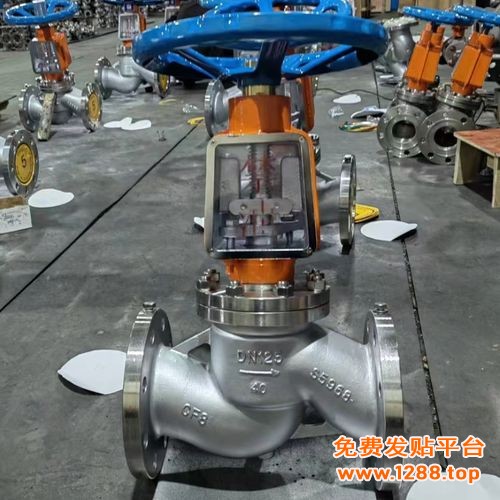

JBN- JY41W氧气专用截止阀-专业定做非标放料阀
氧气截止阀的详细资料：
一、氧气截止阀的用途原理：
氧气截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。氧气截止阀是氧气管网专用阀门的一种.使用于城市液化气石油气贮备站,氧气截止阀也使用于炼油厂,石油化工厂,石油化工厂的液化气系统,作为控制介质截流的启闭装置.
二、氧气截止阀的特点：
氧气截止阀是氧气管网专用阀门的一种.它除了具有普通截止阀功能外还具有阻燃性好,导电性能好,传热快,结构紧凑,防油,安全可靠等特点：
(1)结构比闸阀简单，制造与维修都较方便。
(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
(3)启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
(4)介质流动方向 公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，
|
三、氧气截止阀主要性能规范：
|
公称压力PN
|
1.6
|
2.5
|
4
|
|
水压强度试验压力Mpa
|
2.4
|
3.75
|
6
|
|
水压密封试验压力Mpa
|
1.76
|
2.75
|
4.4
|
|
气压强度试验压力Mpa
|
1.76
|
2.75
|
4.4
|
|
气压密封试验压力Mpa
|
1.76
|
2.75
|
4.4
|
|
最D工作压力Mpa
|
1.6
|
2.5
|
4
|
|
工作温度℃
|
-20~150℃
|
|
适用介质
|
氧气,氮气,空气等
|
四、氧气截止阀主要外形及连接尺寸：
|
公称通径
DG（mm)
|
尺寸（mm)
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-φd
|
D3
|
H
|
H1
|
D0
|
|
15
|
130
|
95
|
65
|
45
|
16
|
44
|
82
|
218
|
228
|
120
|
|
20
|
150
|
105
|
75
|
55
|
16
|
44
|
95
|
258
|
272
|
140
|
|
25
|
160
|
115
|
85
|
65
|
16
|
44
|
98
|
275
|
292
|
160
|
|
32
|
190
|
135
|
100
|
78
|
18
|
48
|
120
|
282
|
308
|
160
|
|
40
|
200
|
145
|
110
|
85
|
18
|
48
|
135
|
330
|
354
|
200
|
|
50
|
230
|
160
|
125
|
100
|
18
|
48
|
150
|
350
|
380
|
240
|
|
65
|
290
|
180
|
145
|
120
|
18
|
48
|
175
|
400
|
428
|
280
|
|
80
|
310
|
195
|
160
|
135
|
20
|
88
|
190
|
355
|
390
|
240
|
|
100
|
350
|
215
|
180
|
155
|
20
|
88
|
210
|
415
|
460
|
280
|
|
125
|
400
|
245
|
210
|
185
|
22
|
88
|
250
|
460
|
520
|
320
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-23
|
300
|
510
|
580
|
360
|
|
